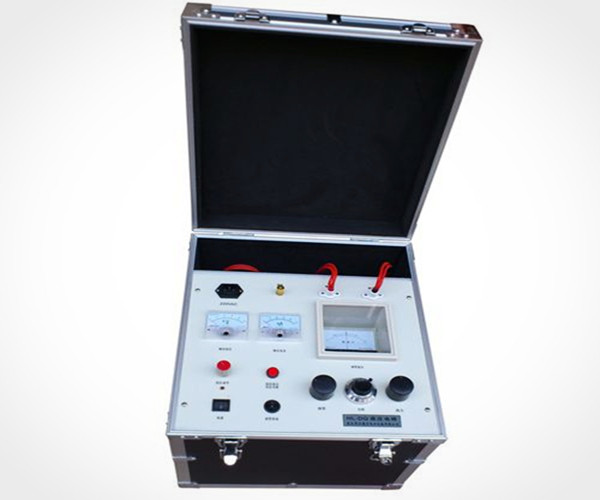

LCWT-08高壓電纜外護套故障測試儀

一、產品簡介

 LCWT-08交聯電纜外護套故障測試儀主要用于交聯電纜外護套的耐壓試驗，也可以用來精確定點單芯電纜的外護套故障，精確定點低壓電纜中的接地泄漏故障，進行高壓電纜外護套故障的預定位。交聯電纜外護套故障測試儀圖片
  LCWT-08電纜外護套測試儀的輸出電壓為10KV 及以下，全面滿足中國國家標準GB50150-2006 的電纜外護套耐壓試驗規定，包括適合交叉互聯系統的電纜外護套交接試驗和預防性試驗以及電纜外護套的故障定位。快速準確查找10kv-500kv單芯和三芯高壓、超高壓電纜外護套接地故障和泄漏電流偏大等隱患，同時可對高密度聚乙烯、聚氯乙烯電纜外護套進行5kv-10kv,1分鐘的直流耐壓實驗，是10kv-500kv單芯和三芯高壓、超高壓電纜運行單位、超高壓電纜工程公司、各送變電工程公司的電纜設備維護必備的專用儀器。
  伴隨城網改造的全面展開，許多供電局、施工方、甚至設計單位都是首次碰到110kV XLPE電纜，由于時間緊迫及經驗不足，造成許多電纜敷設后外護層通不過耐壓試驗（10kV/1min）。目前，外護層大多采用HDPE護套料，在工廠內已通過直流25kV/5min的耐壓試驗，泄漏電流低至幾十μA。因此，敷設后的缺陷大多由敷設中，包括填土及蓋板過程中外力損傷所至。運行后的缺陷通常有白蟻咬傷；接地箱進水；原有缺陷點的劣化；接地線分叉部分透潮使絕緣電阻下降等等原因，有時因為電纜埋設過深，或周圍情況復雜，使定位十分困難，有些缺陷點歷經多年不能解決，給運行留下了隱患。
  110kV及以上電力電纜均為單芯電纜，單芯電纜的護層是電纜的重要組成部分，其絕緣狀態的優劣，直接影響著電纜的使用壽命和電網的安全可靠運行，其原因有以下3點：
　a. 護套破損導致電纜金屬屏蔽層出現多點接地，金屬屏蔽層會產生環流造成損耗發熱，導致絕緣局部過熱并加速絕緣老化，嚴重影響主絕緣壽命。
　b. 護層絕緣損傷導致水分侵入，主絕緣產生水樹老化的概率增加，對電纜壽命產生嚴重影響。
　c. 主絕緣在金屬護層被腐蝕處產生電場集中，易產生局部放電和引發電樹枝，對電纜的短期運行安全造成威脅。
　隨著XLPE電纜的用量增加和電壓等級的逐年上升，有的電纜敷設現場環境極其惡劣,加之大規模基建開挖地面造成電纜受損，實際電纜絕緣護套破損情況非常普遍，必須予以高度重視。應及時監測電纜絕緣及外護套絕緣狀態,對護套破損處進行定位、修補，以利于城市地下電網的安全運行。
  110kV及以上高壓電纜的非金屬外護套都有絕緣要求，IEC標準要求110kV電纜外護層在竣工試驗時能耐受10kV一分鐘。高壓電纜外護層如果受到損壞，在運行中會造成金屬護套的多點接地，將會造成環流損耗，影響電纜的安全運行，所以進行電纜外護層的檢測和故障處理十分必要。

  電纜外護套故障測試儀可以進行下列測試：中高壓屏蔽電纜上的護套故障預定位、塑料絕緣層低壓電纜上線路接地故障預定位、采用測量跨步電壓法可以對電纜故障進行精確定點。
  由于全波整流實現了優良的轉換效應，此設備非常適合于將低壓電力電纜中的高阻電纜故障轉換為低阻故障。
新型護套探測器具有的特性：
連續可調的輸出電壓，電壓范圍：2000V、4000V、6000V 和10000 V；
通過電壓和電流控制實現過載保護；
低功率故障定位，以避免損壞相鄰線路或電纜；
通過來模擬表頭來顯示電壓和電流；
自動放電裝置提供了清除殘余電荷和將測試物體接地的功能；
通過全波整流得到了良好的高阻故障轉換效果；
二、主要功能：
（1）反射法的有力補充，粗測結果更準確，可靠性高。
（2）有效解決波傳播特性不好的PVC聚氯乙烯電纜、無銅屏蔽低壓電纜故障的主要手段。
（3）測試電壓細分為2000V，4000V，10000V三檔，適用于不同電壓等級的電纜。
（4）測量范圍無盲區。
（5）降壓到零后的儀器自動放電功能。
（6）適用于380V－220kV高、中、低壓電力電纜的故障預定位。
（7）適用于380－1000V電纜跨步電壓法時的精確定點。
（8）適用于66kV－220kV電纜外護套故障的預定位和精確定點。
（9）高壓發生器同時是電纜故障轉換儀，可講高達500兆歐姆的疑難高阻故障轉換為低阻故障。
交聯電纜外護套故障測試儀圖片
交聯電纜外護套故障測試儀圖片
三、測試原理：
  地埋電纜外護套故障的測尋，同電力電纜故障探測一樣，一般要經過“初測”和“定點”二個步驟。外護套接地故障的初測（測距）一般采用壓降法和電橋法測試。由于電橋法測試有局限性，不能測試多點接地故障，也不能測試三相電纜鏈式接地連線的故障。本儀器是針對外護套故障的特點，采用壓降法初測電纜外護套的接地故障，再用跨步電壓法精確查找故障點，通過兩根接地鐵釬，尋找土壤中電勢低點而精確定點。在故障點處流入大地的測試電流導致故障點處為正負電壓峰值轉換點，在故障點前接近故障時，跨步電壓增加，越過故障后跨步電壓減小，并且極性改變。在接地故障點正上方時，指針停在零位，此處既為電纜故障點的準確位置。儀器用于交聯電纜的外護套故障探測；也可用于地埋線和全塑線（無金屬護層電纜）故障的探測；還可用作電纜或其它電器的10KV直流耐壓試驗。
 交聯電纜外護套故障測試儀接收機圖片
交聯電纜外護套故障測試儀接收機圖片
四、技術性能:
電源輸出方式 :直流、脈動2種方式可選
直流電壓輸出 :電壓0至10kV可調 短路電流50-500mA
直流電流輸出:50mA-500mA
電壓比較法為 :±2% L
定點精度:跨步電壓法精確定點 ±30cm
