LCSB-3000調頻電纜識別儀

一、簡介
    LCSB-3000調頻電纜識別儀（可帶電和不帶電兩用識別）是我公司根據電纜應用的特殊需要而研制的一種專用儀器，在電纜的管理、架設、遷移、維護以及故障處理中用來從一束電纜（兩條及兩條以上）中判別出所要識別的停電或帶電電纜。它用閉合檢測方式以光柵長短、數字大小及蜂鳴等參數為判斷依據，具有判別準確、快速、操作簡單、應用范圍廣等特點，其準確度遠高于點觸、霍爾、開口等檢測方式，是目前國內同類儀器中技術先進、性能優越的新型儀器。

二、儀器組成及功能

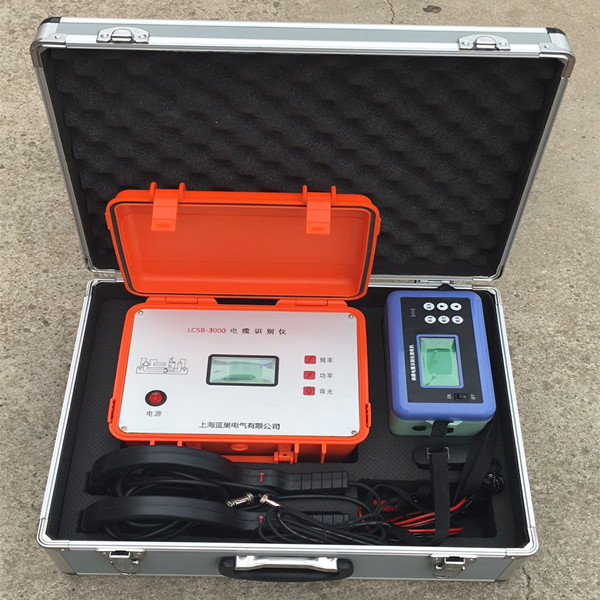

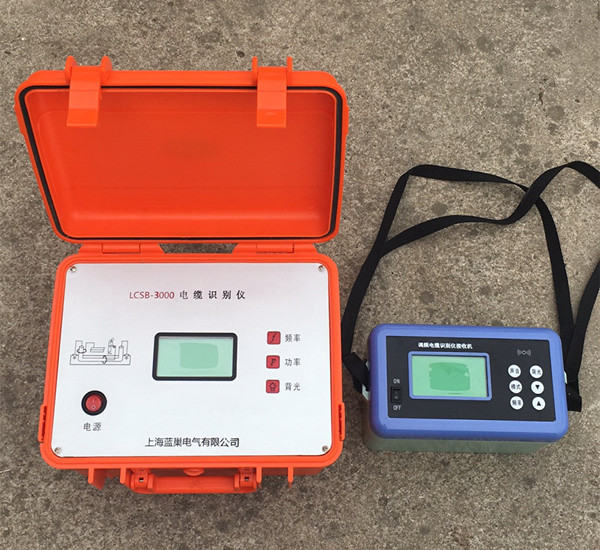

 識別儀主要由以下六部分組成。
1.信號發射機：輸出一定功率的高頻電磁信號，施加到預識別停電或帶電的電纜上，并在此電纜上產生恒定電流。
2.信號接收機：把耦合鉗所檢測到的信號，以光柵長短、數字大小及蜂鳴的形式顯示出來，操作者以接收信號強弱為據作出判定。
3.耦合鉗：用于發射和接收電磁信號（發射鉗和接收鉗的電性能不同，不要互換使用）。
4.充電器：用于信號發射機及接收機的充電。
5.直連信號線：為紅黑雙夾線，用于停電電纜的直連識別。
6.耦合鉗連線：用于耦合鉗與信號發射機及接收機的連接

三、主要技術指標

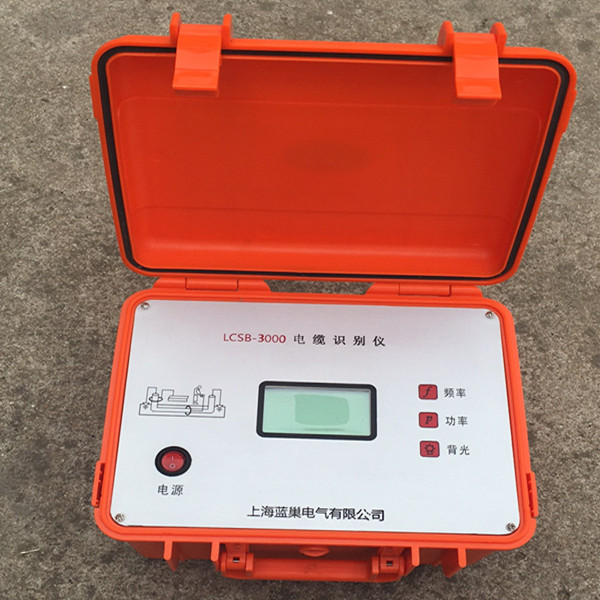

3.1.發射機
1）輸出信號：輸出四種頻率的正弦交流信號，分別是低頻、中頻、高頻、射頻。
2）輸出功率：恒功率輸出，低、中、高三檔（大不小于6）。
3）輸出模式：直連法、耦合法。
4）阻抗顯示：25500歐以內。
5）負載匹配：自動匹配。
6）顯示界面：大屏液晶中文、圖形顯示，自帶背光。
7）電    源：標準1號1.2V充電電池6節，充放電500次。
8）待機時間：大于8小時，電量提示。
9）過熱過流：自動保護。
10）工作溫度：-20℃—50℃
11）體    積：265×125×210mm
12）重    量：2 kg
3.2.接收機
1）接收頻率：接收五種不同頻率的正弦交流信號，分別是低頻、中頻、高頻、射頻、50HZ.
2）接收模式：耦合鉗。
3）信號界面：數字大小、光柵長短、聲音緩急三種界面同時提示信號強弱
4）顯示界面：大屏液晶中文、圖形顯示，自帶背光。
5）增益控制：手動調節，動態范圍000——100db。
6)探測長度：直連電纜時，長15KM。.
                耦合電纜時，一次耦合可測3Km，多次耦合無限遠。
7）電   源：標準5號1.2V充電電池6節，充放電500次。
8）待機時間：大于12小時，電量提示。
9）過熱過流：自動保護。
10）工作溫度：-20℃—50℃。
11）體    積：126×43×230mm
12）重    量：1.3Kg
